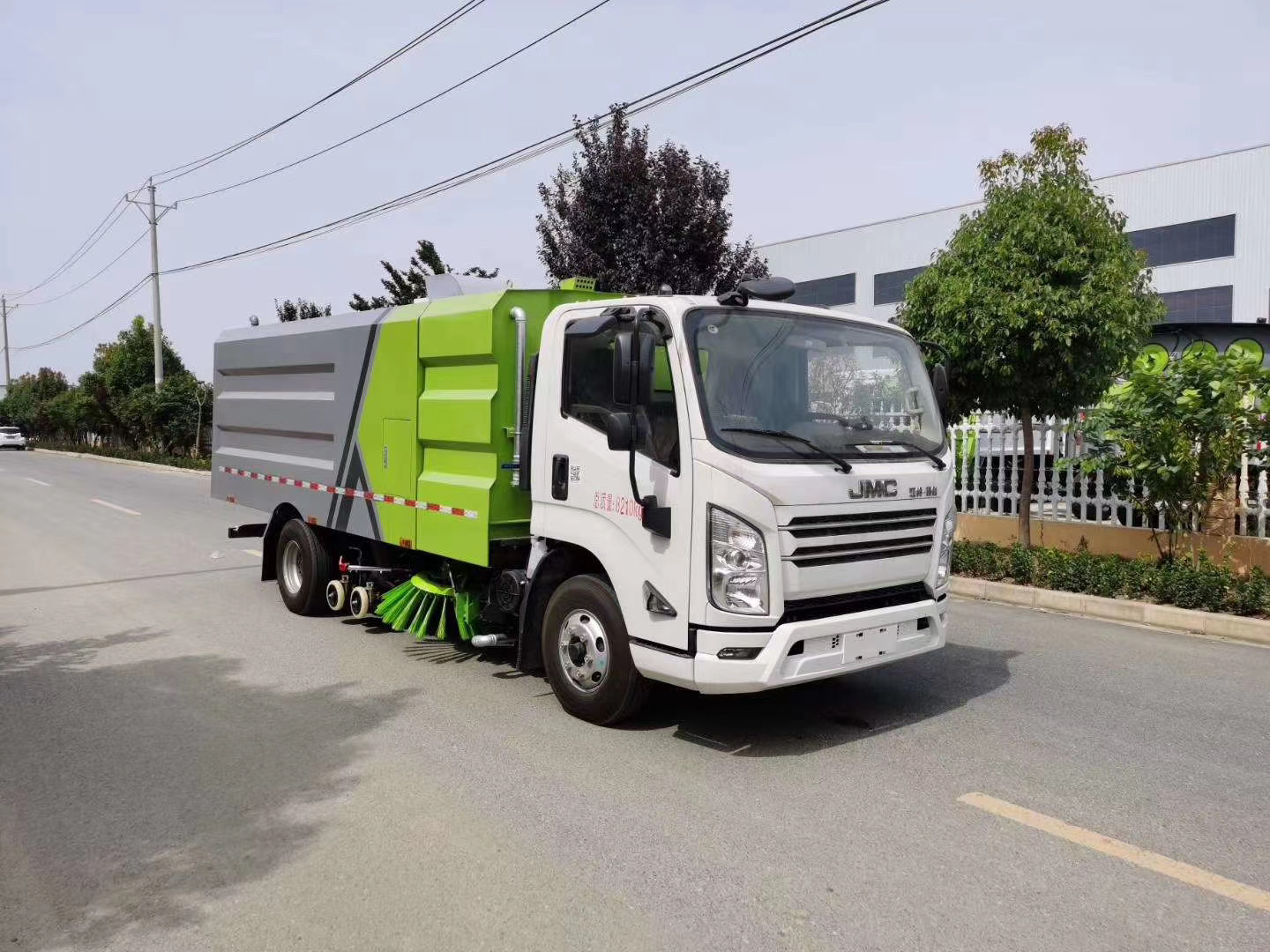

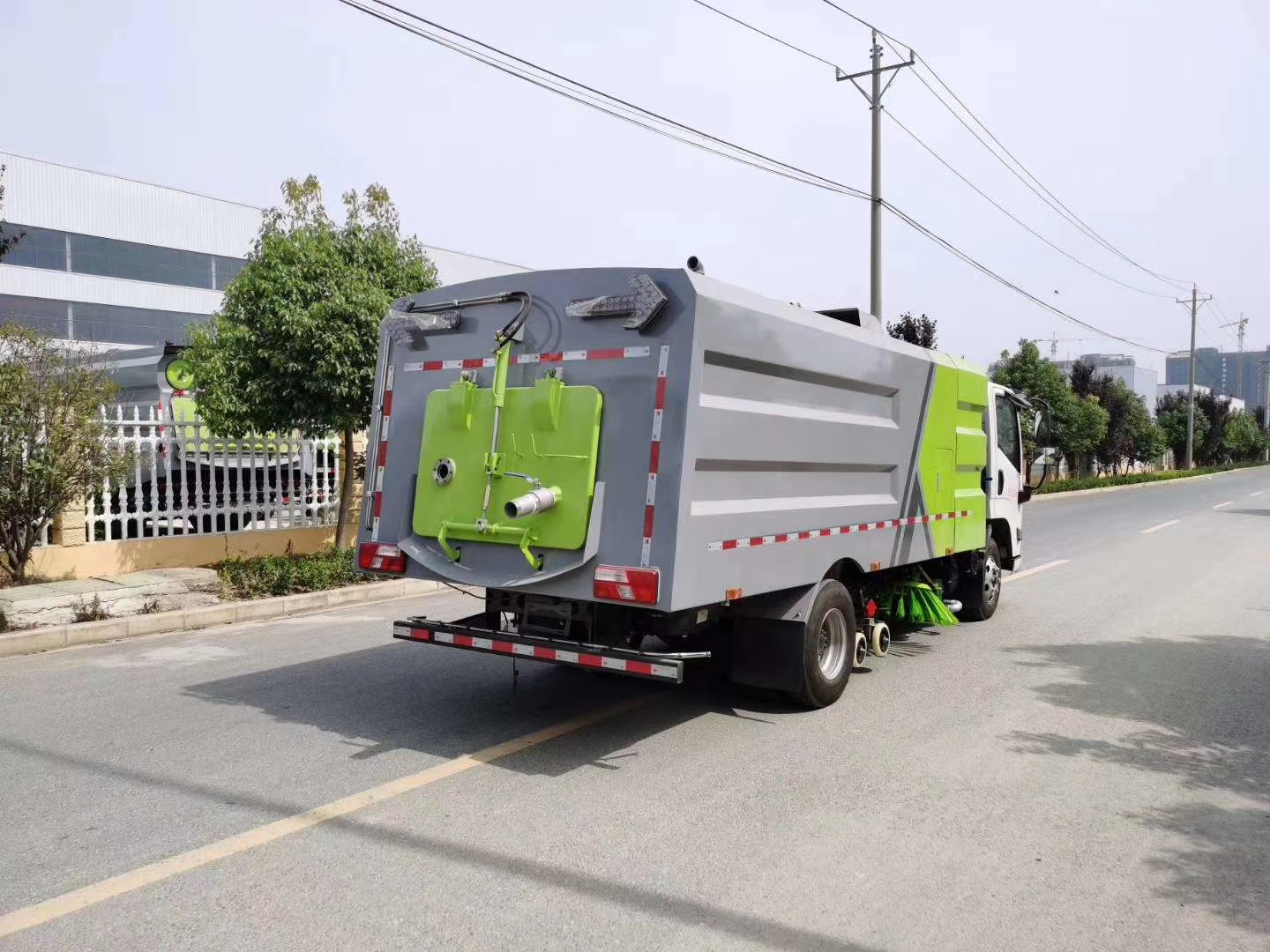

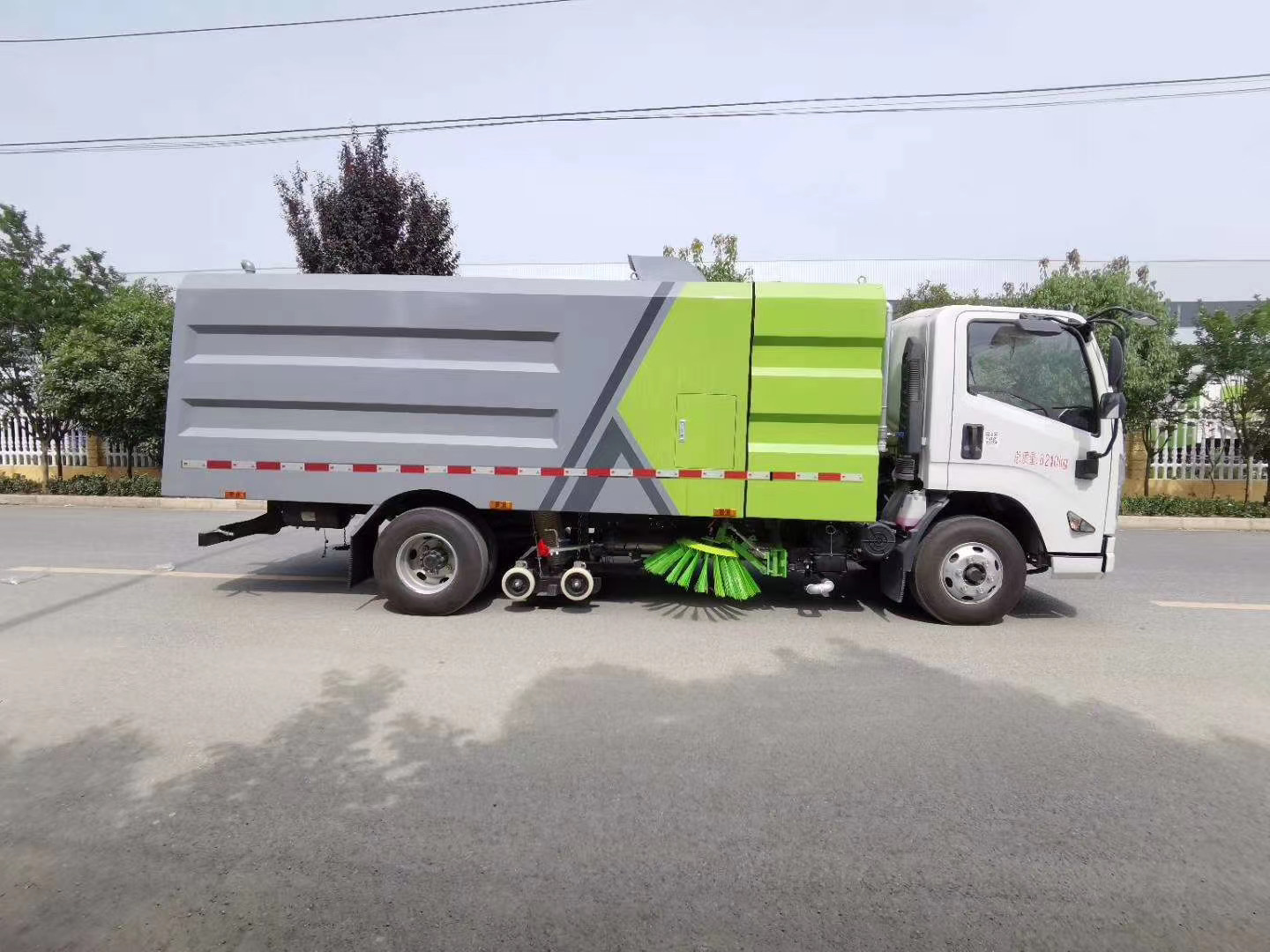

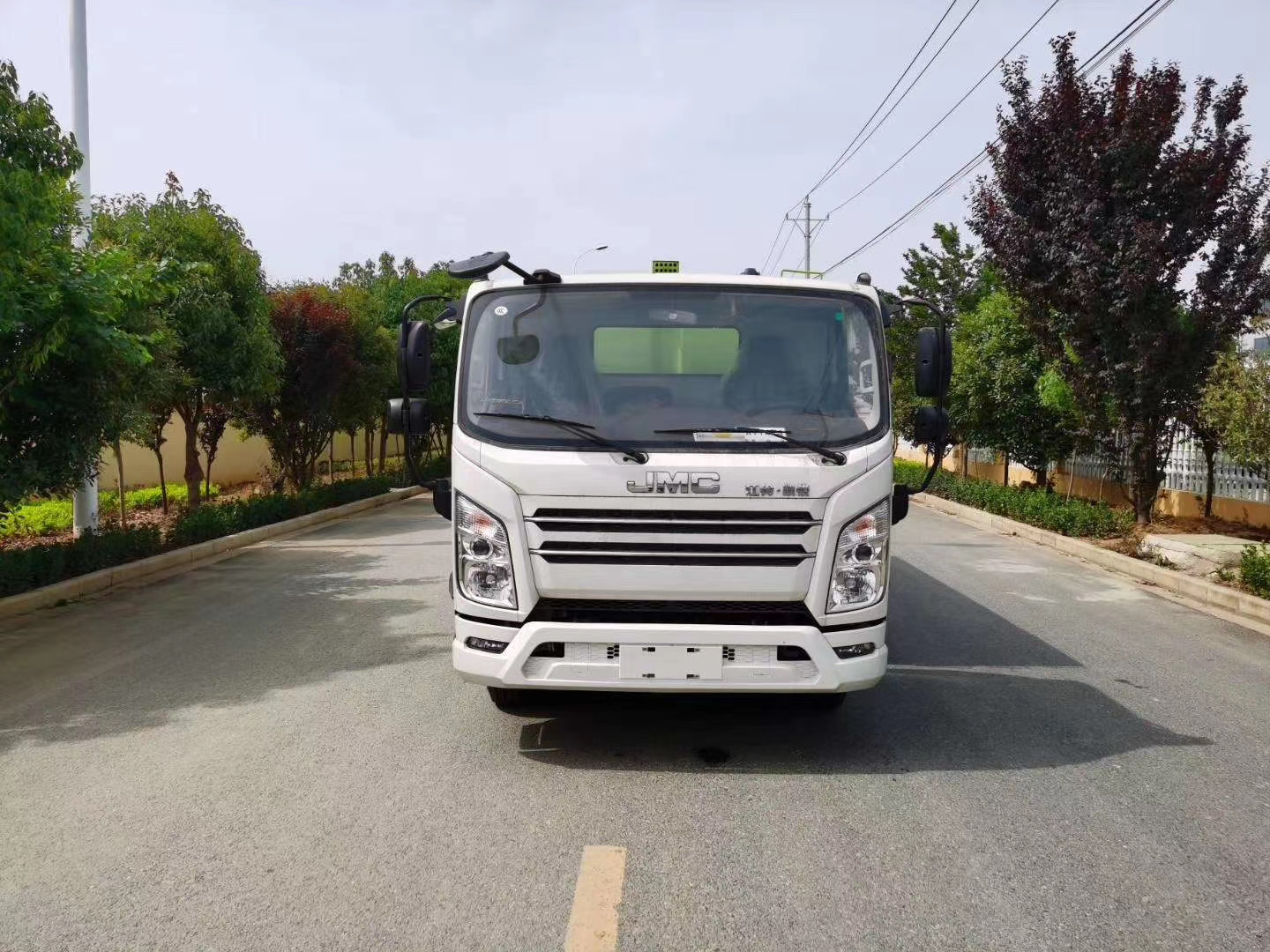

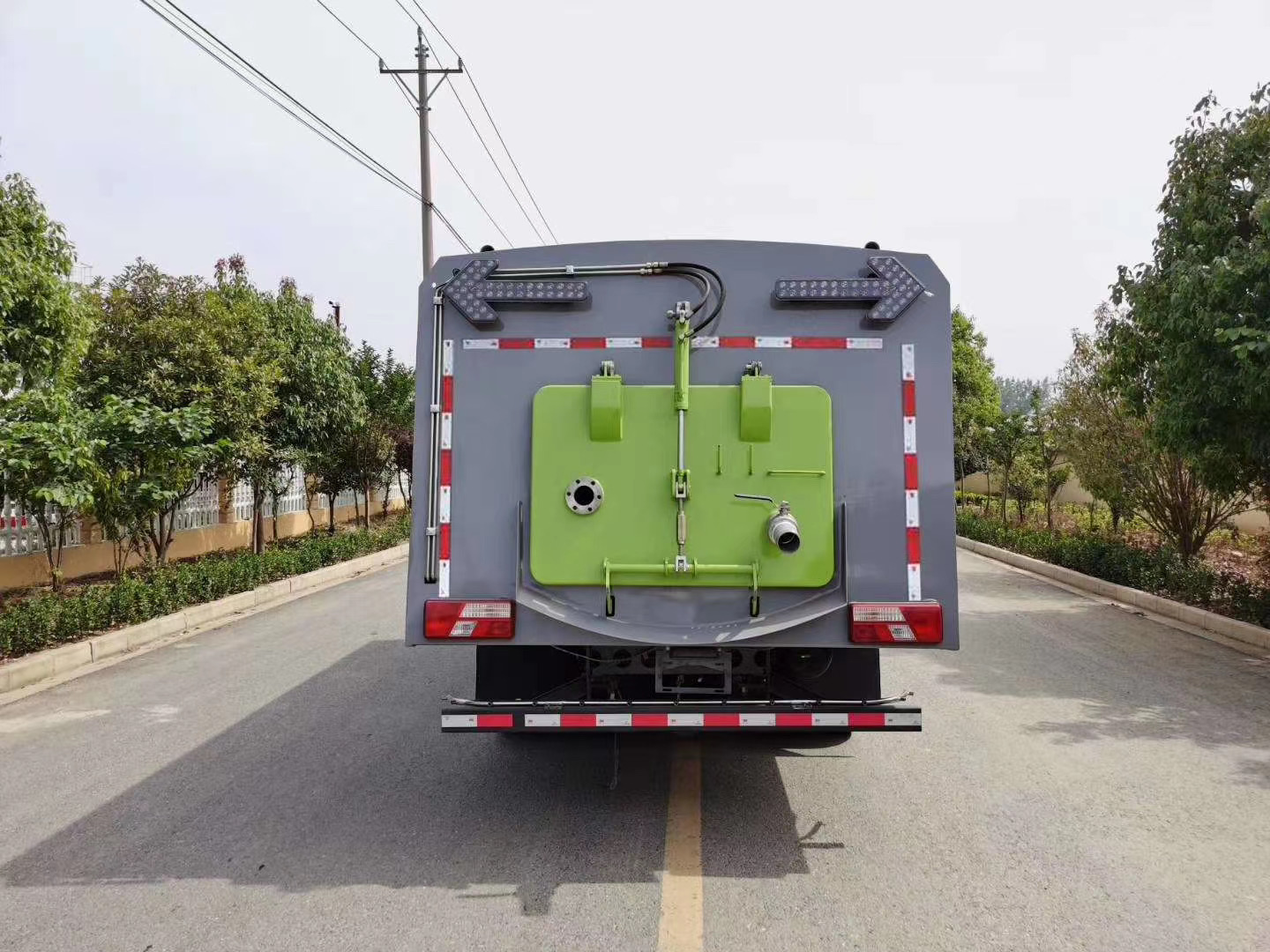

江铃凯锐5吨洗扫车

主要配置参数

5水/5尘，2个中置扫盘，带3档调速；中置超宽吸嘴；江铃64kW增压副发动机；台湾液压阀；大力马达；德国高压水泵；威龙低压水泵；3mm不锈钢垃圾箱；不锈钢水箱；德国控制器；尾部箭头灯；机油压力报警；垃圾箱溢满报警，垃圾箱满作业自停；水箱低位报警；倒车及右扫监视器；多达16条语音提示；防倾倒垃圾翻车保护，检修安全保护，倒车吸盘保护；20m高压冲洗卷盘；后喷雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，免打黄油；精密冷弯无缝液压油管；CAN总线集成式运动控制器，一键电脑控制。

垃圾箱/水箱容积：5方垃圾/5方水

外形尺寸：6860×2220,2275×2650 mm

车辆自重：6800kg

额载质量：1215kg

总质量：8210kg

前悬/后悬：1155/1890

接近/离去角：20/10

最大爬坡角：30%

制动距离：≤10 m

最小转弯直径：≤16m

最小离地高度：250 mm

底盘主要参数

品牌：江铃凯锐N800

底盘型号：JX1083TK26

驱动形式：4×2

驾驶室：江铃凯锐N800宽体单排驾驶室

乘员人数：3人（含驾驶员）

轴距：3815mm

变速箱：6档（手动）

轮胎：7.50R16

前/后轮距：1680/1640,1800

其它配置：空调、方向助力、断气刹、遥控中控锁、电动车窗。

动力部分参数

发动机型号：JX4D306H(江铃腾豹3.0系列152马力)

发动机厂家：江铃汽车股份有限公司

排放标准：GB3847-2005,GB17691-2018国Ⅵ（国六）

功率/排量：112kw/2.892L

发动机形式：直列4缸

上装副发动机：JX493ZG3 / JE493ZG5（64 kW）

专用功能参数

功能介绍

1、该车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。

2、采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。

3、采用先进的CAN总线、智能化一键控制技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动控制。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等9种作业模式可选。

4、在一键控制技术基础上增加副发动机手动油门控制系统，可根据路况独立调节油门大小，有效增强洗扫效果，减少油耗。

5、多达16条的语音提示和音乐报警，准确播报各种安全提示和故障点。

6、具备倒车保护装置，在作业过程中如遇紧急倒车，智能化的控制系统会自动停止作业并收回扫盘、吸盘和侧喷杆；具有防止举升垃圾箱翻车保护；具有检修安全保护。

7、具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。

8）安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。

     9、采用中置全浮动式双吸口超宽吸嘴，吸口直径达180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送至吸口，作业飞溅少，污水吸净率高。

10、整车外型采用折筋结构，有效减轻自重，增强垃圾箱的强度和刚度；整车采用两节式，前置连接式水箱，结构合理，可拆卸，方便维修。

11、后门关闭锁紧机构采用锁钩式，稳定性好，密闭性好。

12、副发动机带车用离心式离合器，当转速达到1100转，离合器带动风机和高压水泵工作，有效避免风机、高压水泵、发动机的损坏。

13、高压水泵采用德国进口泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护，有效防止高压水泵损坏。

14、进口优质液压阀，可以确保整车液压动作的稳定性和流畅性。

15、优质液压马达，可以确保扫盘转动的稳定性，使用寿命长。

16、污水箱内采用大平面斜坡结构，最大卸料角度可达50度，更易于倾倒垃圾。污水箱内设置了防溢满报警和作业自停装置，可防止污水作业时从吸管溢出，造成二次污染；污水箱内的高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗，大大减轻了操作人员的劳动强度。

17、垃圾箱采用3mm不锈钢材质，可以防止一般性腐蚀，延长使用寿命。

18、清水箱内设有低水位传感报警系统，无水时自动报警，防止水泵缺水损坏。

19、侧后部装有机械式自动卷绕冲洗卷盘，配20m高压软管和不同角度的清洗枪，可用于清洗车身和其它设备和设施。

20、在右扫盘及垃圾箱后部设置高清晰监视探头，驾驶室内设置高清晰液晶显示器，画面可分别切换到右扫盘位置及垃圾箱后部位置，作业时，可对扫盘作业工况和整车作业质量进行监控。

21、液压系统齿轮泵采用国产优质泵，性能可靠，阀件的生产制作商是国际认定的专业液压组件生产厂。

22、在液压系统中增设了一个手动泵，使系统在遇到特殊情况时，如辅助发动机无法正常工作，可借助手动泵完成垃圾倾倒及各液压油缸的复位。具有防液压渗漏功能。

23、扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。

24、双层不锈钢吸尘筒，便于吸尘筒长期磨损后的更换。
